Application

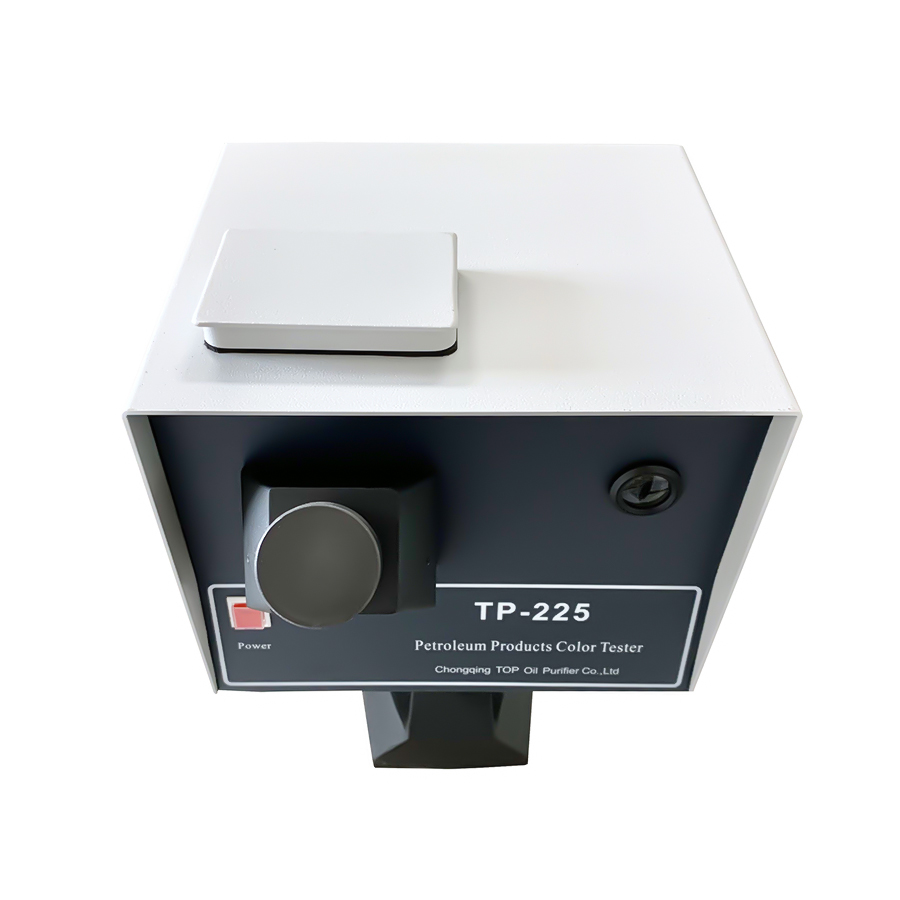

Le testeur de chrominance des produits pétroliers TP-225 est conçu et fabriqué sous la exigences de la norme SH/T0168 ASTM D1500 dans 'Méthode de détermination de la chrominance des produits pétroliers', applicable pour tester la couleur de divers lubrifiants, kérosène, diesel et autres produits pétroliers.La méthode de test consiste à remplir l'échantillon de produit pétrolier de test dans un tube de comparaison de couleurs, puis à le comparer avec un tableau de couleurs standard pour confirmer son numéro de couleur.Voir l'annexe pour la relation entre la couleur de cet instrument et la couleur dans GB/T6540.
Caractéristique
1. Cet instrument se compose d'un tableau de couleurs standard, d'une lentille optique d'observation, d'une source lumineuse et d'un tube colorimétrique.
2. Il prend l'ampoule blanc laiteux à l'intérieur givré de 220V / 100W et la température de couleur 2750 ± 50K comme source lumineuse standard.Une fois que la couleur de la lumière source est filtrée à travers le verre laiteux et la plaque de verre de couleur du filtre solaire 33, les caractéristiques spectrales de la lumière standard résultante sont similaires à cette lumière.La lumière standard forme deux faisceaux parallèles dont la taille et la forme sont exactement les mêmes à travers un miroir plan, un prisme.Ils peuvent être uniformément irradiés sur l'échantillon en tube colorimétrique sur plaque de verre de couleur en roue chromatique standard.
3. Il y a 26 morceaux de trous de lumière de Φ14mm, dans lesquels 25 morceaux contiennent des feuilles de verre de couleur standard de 1 à 25 numéros de couleur en séquence.Le vingt-sixième est vierge.La roue de couleur tourne par le volant sur le côté droit de l'instrument afin que l'opérateur sélectionne la couleur correspondante correcte lors du test.La couleur de verre de couleur standard sur la roue chromatique doit prendre le liquide de comparaison de couleur comme couleur standard d'étalonnage à calibrer.
4. Le tube colorimétrique est un tube en verre plat incolore de diamètre intérieur Φ32 mm, hauteur (120 à 130) mm.Le tube colorimétrique est placé à travers une petite position de couverture sur le dessus de l'instrument.
5. L'oculaire d'observation se compose d'un miroir concave et d'un réseau de division.Dans l'oculaire, vous pouvez voir deux couleurs de demi-cercle en même temps.Celui de gauche est la couleur de l'échantillon et celui de droite est la couleur standard.L'oculaire optique a une fonction de mise au point et de réglage de la lumière pratique à utiliser.
paramètres techniques
Puissance de fonctionnement : 220 V/50 Hz/110 W
Taille : 350*250*380mm (Longueur*Largeur*Hauteur)
Gamme de couleurs : 1 ~ 25
