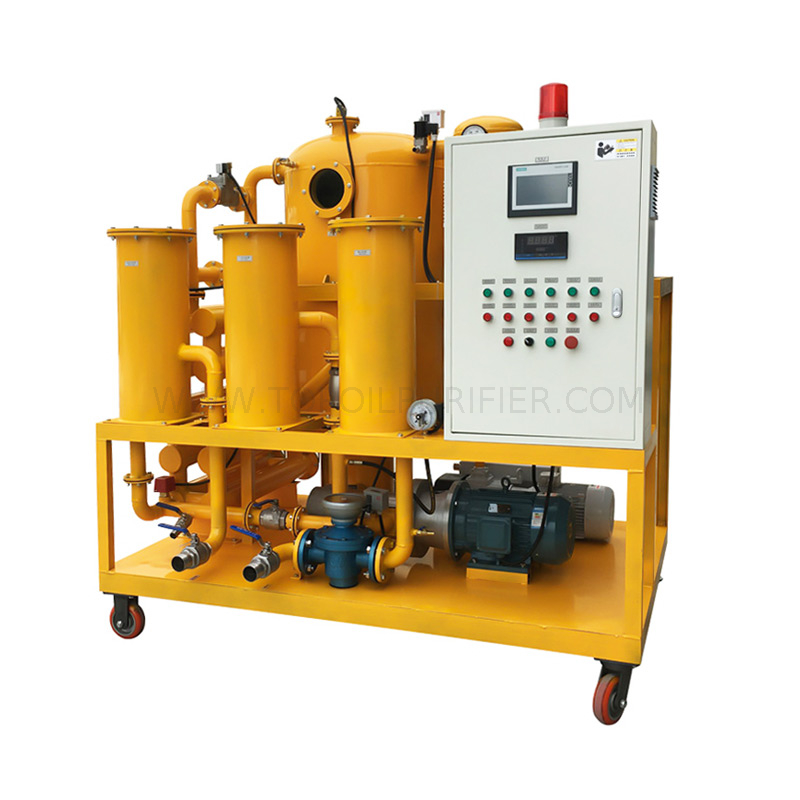

Purificateur d'huile de transformateur de vide à deux étages ZYD

État de disponibilité:
Quantité:

Application:

Les systèmes de purification d'huile de transformateur sous vide à double étage de la série ZYD sont utilisés pour la déshydratation et le dégazage de l'huile de transformateur ainsi que d'autres liquides isolants électriques tels que les fluides de silicone avec une technique avancée moderne.Le procédé ZYD est capable d'augmenter et de maintenir la rigidité diélectrique de l'huile et comprend l'élimination de l'eau libre et soluble, de l'air et des gaz libres et dissous et d'autres particules.Le système ZYD standard est conçu pour le traitement des huiles dans des ateliers, dans des réservoirs de stockage ou directement dans des transformateurs (transformateurs sous tension ou hors tension).Le purificateur d'huile de la série ZYD peut être utilisé comme source de vide indépendante avec des fonctions de séchage sous vide et de lubrification sous vide.


Pour répondre aux besoins spécifiques des clients, nous développons :

  • Purificateur d'huile de transformateur de vide à double étage ZYD

  • Équipement de filtration d'huile de transformateur entièrement automatique ZYD-A PLC

  • Équipement de traitement de fluides diélectriques entièrement fermé ZYD-W

  • Usine de purification d'huile de transformateur mobile extérieure ZYD-M


Avantages :

1. L'installation est livrée prête à fonctionner.

2. Processus de dégazage, de déshydratation et de filtrage si divers types d'huiles d'isolation dans les transformateurs électriques et les disjoncteurs sont mis en un ou plusieurs passages

3. Il existe deux pompes à vide pour l'usine ZYD (l'une est la pompe à vide, l'autre est la pompe de surpression), ce qui peut améliorer considérablement la valeur du vide.S'assurer que la teneur en eau de l'huile traitée est inférieure à 3 PPM.

4. Toutes les usines de traitement d'huile de type ZYD sont équipées d'un système de contrôle anti-mousse automatique.

5. L'usine est équipée de dispositifs de contrôle et de sécurité intégrés, ce qui garantit une sécurité de fonctionnement maximale.

6. Consommation d'énergie minimisée grâce à un dégazage optimisé (excellent facteur d'efficacité).

7. Boîtier de filtre standardisé pour cartouches filtrantes de 5 microns, 20 microns et 80 microns.

8. Surveillance automatique du degré de contamination des cartouches filtrantes fines

9. ZYD peut évacuer le vide pour l'équipement électrique séparément, tel que le transformateur.Il peut également être utilisé pour sécher l'équipement électrique et introduire l'huile dans l'équipement électrique sous vide.

10. La machine adopte le contrôleur automatique de liquide à double infrarouge, le protecteur automatique de pression qui peut s'assurer que la machine fonctionne en ligne pendant 150 heures en continu sans personne.C'est donc un outil fiable et

machine haute automatiquement.

11. Adoptez un système de protection verrouillé, qui relie la pompe à huile, le réchauffeur et le capteur de niveau de liquide, en évitant le chauffage à blanc, le pompage à blanc, les fuites d'huile et les fuites d'électricité.S'il y a un défaut, la machine s'éteindra automatiquement.

12. Fonctions de travail en ligne sous tension sur site, séchage sous vide et huilage sous vide


Caractéristiques optionnelles:

1. Fonctionnement entièrement automatique contrôlé par Siemens Brand PLC (contrôleur logique programmable)

2. Débitmètre pour calculer et enregistrer automatiquement le volume d'huile et le temps de travail pour calculer et enregistrer automatiquement le volume d'huile et le temps de travail

3. Humidité en ligne continue dans le modèle de compteur d'huile PTT-001)

4. Moniteur continu d'humidité et de particules dans l'huile en ligne (modèle PTT-M)

5. Boîtier métallique résistant aux intempéries pour empêcher la pluie, le soleil, la poussière, etc.,

6. Remorque digne de la route à un ou deux essieux pour une utilisation en extérieur

7. Jauge à vide numérique Pirani

8. Le système de régénération TPBZ avec une marque spéciale de terre peut éliminer l'acidité, les boues, les autres produits de décomposition de l'huile soluble et la décoloration


Paramètre technique:

Paramètres

Unité

ZYD-30

ZYD-50

ZYD-100

ZYD-150

ZYD-200

ZYD-250

ZYD-300

Débit

L/minute

30

50

100

150

200

250

300

Débit

L/H

1800

3000

6000

9000

12000

15000

18000

Vide de travail

MPa

-0,08 ~ -0,099

Pression de travail

MPa

≤0.3

Écart de température

20 ~ 80

Du pouvoir


AC380V/50HZ/3Ph 5 fils (peut être personnalisé)

Bruit de travail

dB(A)

68

70

70

75

75

75

75

Puissance de chauffage

kW

24

36

72

96

120

140

180

Pouvoir total

kW

27

40

80

104

130

150

196

Entrée/Sortie

millimètre

φ25

φ32

Φ38

Φ45

φ50

φ60

φ63

Lester

kg

600

800

1200

1400

1500

1700

1900

Globalement

L

millimètre

1550

1650

1900

2000

2100

2150

2200

W

millimètre

1100

1250

1350

1400

1500

1550

1600

H

millimètre

1850

2000

2100

2050

2150

2150

2200

Index après filtrage

Tension de claquage

kV

≥75

Teneur en humidité

PPM

≤3

Teneur en gaz

%

≤0.1

Taille des impuretés

micron

≤1 (pas de carbone libre)

Valeur β

%

98

Propreté

NAS1638

≤ 6
